해당 시험의 출처는 인사혁신처 사이버국가 고시 센터(https://www.gosi.kr/)에 있습니다.

사용 시 출처를 꼭 표기해주시기 바랍니다.

1

그림과 같이 변형이 발생하지 않는 강체보(rigid beam)가 하중 에 의해 수평 상태를 유지하고 있을 때, A지점에서 수직 반력의 크기[N]는? (단, 보의 자중은 무시한다)


2

그림과 같은 구조물에서 부재 BC의 부재력의 크기[kN]는? (단, 절점은 힌지로 이루어져 있으며, 구조물의 자중은 무시한다)


3

그림과 같이 축방향 인장력 P=4 kN을 받는 강봉의 신장량이 4일 때, 이 강봉의 탄성계수 E[N/]는? (단, 강봉의 단면적은 100, 강봉의 길이 L=2m이고, 자중은 무시한다)


4

그림과 같은 도형에서 축으로부터 도심 까지의 거리 [cm]는?


5

그림과 같이 내부 지름이 , 외부 지름이 인 중공 단면에서 축에 대한 회전 반지름은?


6

그림과 같이 직사각형 단면을 가지는 단주의 E점에 편심 축하중이 작용할 때, B점에 발생하는 응력의 크기[MPa]는? (단, 구조물의 자중은 무시한다)


7

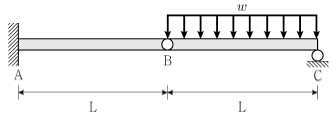

그림과 같이 하중을 받는 게르버보의 내부힌지 B점에 발생하는 수직처짐의 크기는  이다. 상수 은? (단, 휨강성 는 일정하고, 자중은 무시한다)


8

그림과 같이 하중을 받는 철판을 한 개의 리벳으로 연결하기 위한 리벳의 최소 단면적[]은? (단, 리벳의 허용전단응력 =100 MPa이고, 리벳의 전단파괴만 고려하며, 마찰력은 무시한다)


9

그림과 같이 하중을 받는 캔틸레버보에서 집중 모멘트 M과 집중 하중 P에 의한 자유단 A의 수직처짐이 0일 때, 모멘트 M의 크기는? (단, P≠0, M≠0, 휨강성 EI는 일정하며, 구조물의 자중은 무시한다)


10

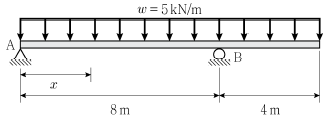

그림과 같이 하중을 받는 내민보에서 A점으로부터 전단력이 0인 단면까지의 거리 [m]는? (단, 0 ≤  ≤ 8m, 자중은 무시한다)


11

그림과 같은 평면응력 상태의 미소 요소에서 최대 주응력의 크기[MPa]는?


12

그림과 같은 트러스 구조물의 내적 부정정 차수와 외적 부정정 차수의 합은?


13

그림과 같이 하중을 받는 구조물의 B점에서 수평반력의 크기 [kN]는? (단, 구조물의 자중은 무시한다)


14

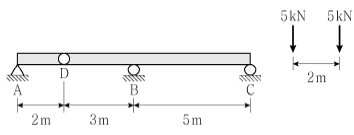

그림과 같이 D점에 내부힌지를 갖는 게르버보에 간격이 2m인 집중 하중군이 지나갈 때, B점에서 수직반력의 최대 크기[kN]는? (단, 보의 자중은 무시한다)


15

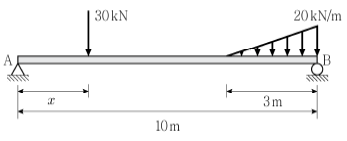

그림과 같이 하중을 받는 단순보에서 B점의 수직반력이 A점의 수직반력의 3배일 때, A점으로부터 집중하중 30kN이 작용하는 위치까지의 거리 [m]는? (단, 0 ≤ ≤ 10m, 보의 자중은 무시한다)


16

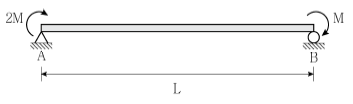

그림과 같이 집중 모멘트 하중을 받는 단순보의 A점에서 수직반력의 크기는? (단, 보의 자중은 무시한다)


17

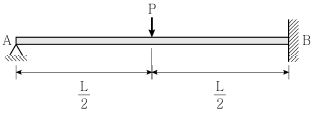

그림과 같이 하중을 받는 부정정 구조물의 A점에서 수직반력의 크기는? (단, 보의 휨강성 EI는 일정하며, 보의 자중은 무시한다)


18

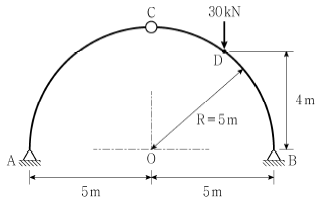

그림과 같이 C점에서 내부힌지로 연결된 반지름 R=5m인 원형 아치가 있다. D점에 집중하중 30kN이 작용할 때, A점에서 수평반력의 크기[kN]는? (단, 구조물의 자중은 무시한다)


19

그림과 같은 트러스에서 부재 EF의 부재력의 크기[kN]는? (단, 모든 부재의 자중은 무시하고, 모든 내부 절점은 힌지로 이루어져 있다)


20

그림과 같이 무게가 70N인 원판이 10mm 높이의 장애물을 넘어가기 위해 필요한 최소한의 힘 P의 크기[N]는? (단, 힘 P는 지면과 45° 각도를 이루며 상향으로 작용하고, 장애물을 넘는 과정에서 원판의 변형과 미끄러짐은 고려하지 않는다)
