1

인버터, AC서보 드라이버, UPS, 스위칭 전원 등 산업 분야와 전자레인지, 전기밥솥 등 가전 분야에서 사용되며, 컬렉터, 이미터, 게이트 단자를 갖는 전력용 반도체 소자는?

2

변압기유가 갖춰야 할 조건으로 옳은 것은?

3

인버터를 이용한 유도 전동기의 속도 제어 방법이 아닌 것은?

4

스테핑 모터를 자기 회로의 형식에 따라 분류한 것이 아닌 것은?

5

단상 변압기 3대를 이용하여 결선으로 3상 전력을 얻을 때, 이에 대한 설명으로 옳은 것은?

6

극수 4, 회전수 1,800[rpm]인 동기 발전기와 병렬 운전하는 극수 6인 동기 발전기의 회전수[rpm]는?

7

변압기의 병렬 운전에 대한 설명으로 옳지 않은 것은?

8

정격 220[V], 60[Hz], 6.5[kW]인 3상 유도 전동기가 전부하 상태로 운전할 때, 회전자 동손은 0.35[kW]이고 기계손은 0.15[kW]이다. 이때 유도 전동기의 슬립[%]은?

9

극수 6, 전기자 도체수 400, 각 극의 자속 0.01[Wb], 회전수 15[rps]로 운전되고 있는 직류 분권 발전기가 있다. 이 발전기의 전기자 권선 방법이 중권인 경우 유도 기전력[V]은? (단, 전기자 반작용 및 브러시에 의한 전압강하는 무시한다)

10

동기기에 대한 설명으로 옳지 않은 것은?

11

직류 직권 전동기의 특성에 대한 설명으로 옳지 않은 것은?

12

직류 발전기의 전기자 반작용을 방지하기 위한 방법에 대한 설명으로 옳지 않은 것은?

13

극수 8, 출력 10[HP]의 3상 유도 전동기에 주파수가 60[Hz]인 전원을 공급할 때, 이 전동기의 회전 속도가 810[rpm]이면 2차 효율[%]은?

14

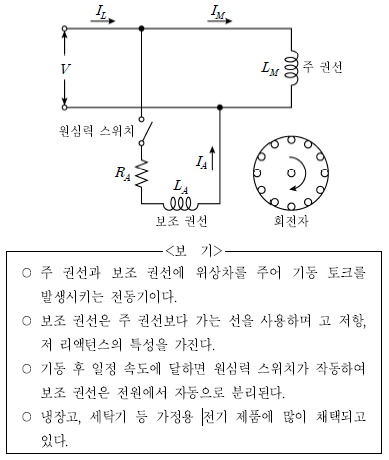

다음 접속 회로도와 <보기>의 특성을 갖는 단상 유도 전동기는?


15



16

사이리스터에 대한 설명으로 옳지 않은 것은?

17

단락비가 큰 동기 발전기에 대한 설명으로 옳은 것은?

18

직류 분권 전동기에 단자 전압 220[V]를 인가할 때, 전기자에 20[A]의 전류가 흐르고 1,800[rpm]으로 회전한다. 이때 전동기에서 발생하는 토크[Nㆍm]는? (단, 전기자 저항은 0.2[Ω]이며, 전기자 반작용 및 브러시에 의한 전압강하는 무시한다)

19

극수 8, 주파수 50[Hz]일 때, 회전자 속도가 735[rpm]인 단상 유도 전동기의 동기속도[rpm]와 슬립[%]은?

20

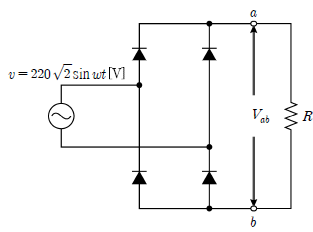

다음 회로에 대한 설명으로 옳지 않은 것은? (단, 다이오드의 전압강하는 무시한다)
